AutoCad 2020如何绘制螺母图形

  AutoCad 2020软件中，我们是可以直接绘制螺母图形的，操作的步骤也很简单。这里就为大家带来详细的绘制教程分享，感兴趣的小伙伴快一起来看看下面的详细步骤分享吧！

AutoCad 2020如何绘制螺母图形

  第一步

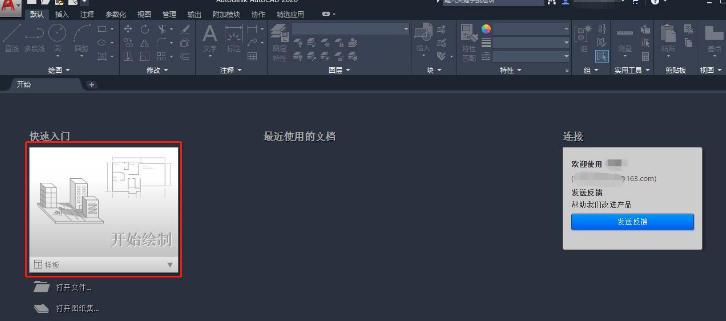

  双击打开 AutoCAD 2020 软件，等待加载完成进入空白绘图工作界面。

  第二步

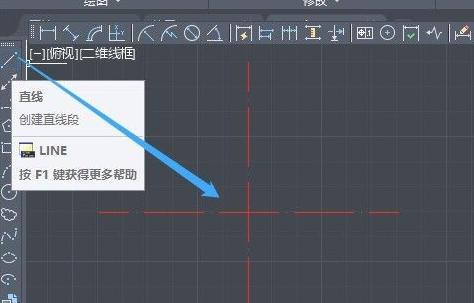

  调用「直线」工具，绘制十字交叉辅助直线，设置辅助线的专属颜色与线型，区分于后续实体图形线条。

  第三步

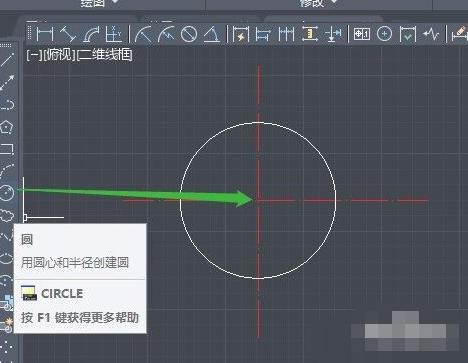

  调用「圆」绘图工具，以辅助直线的交叉交点为圆心，输入半径 50，绘制螺母内孔圆形轮廓。

  第四步

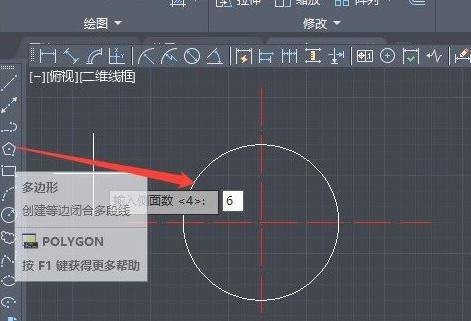

  调用「多边形」工具，输入边数 6 并确认，以辅助线交点为中心，选择外切于圆模式，输入半径 80，绘制正六边形外轮廓。

  第五步

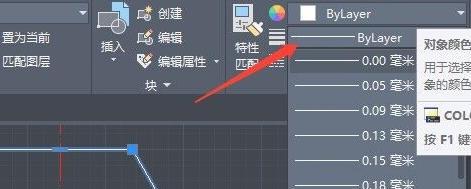

  框选绘制完成的圆形与六边形，将两类图形的线条宽度统一设置为 0.30 毫米。

  第六步

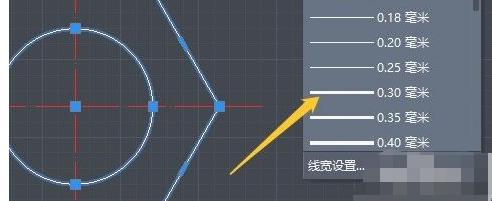

  点击界面下方的「显示线宽」按钮开启线宽展示，标准螺母图形绘制完成。
